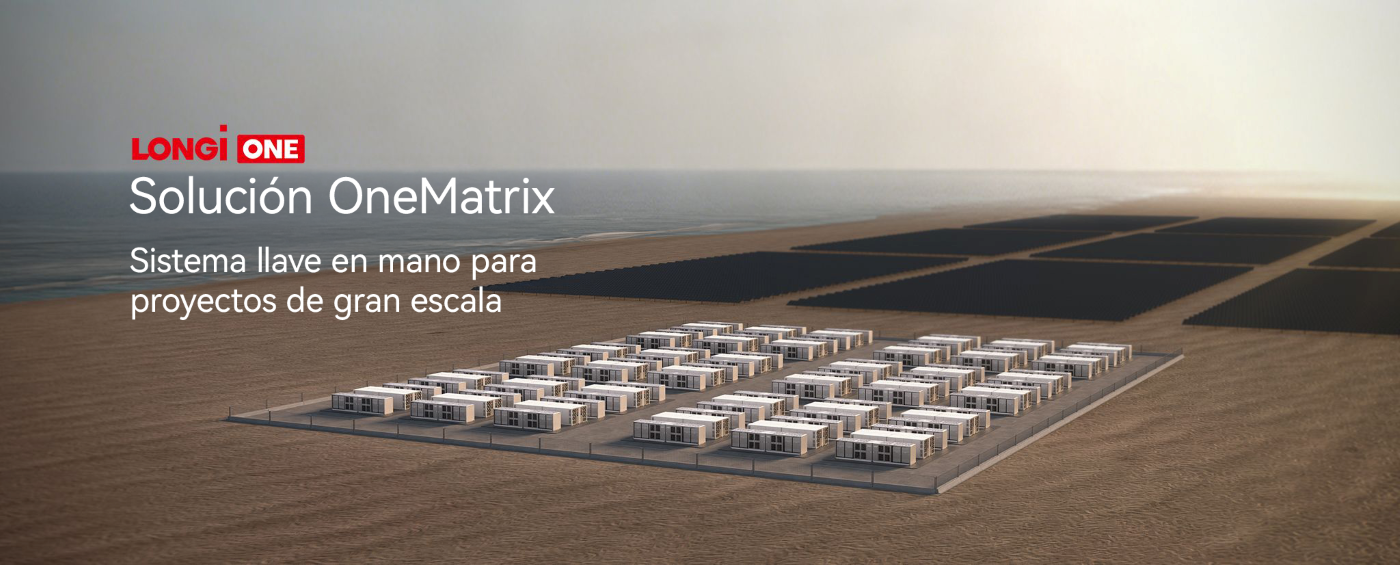

Solución OneMatrix -LONGi

Descripción del producto

Parámetros detallados

Lado DC - LONGiBank 3.0

Solución OneMatrix -3440

Solución OneMatrix -6880

Tipo de celda

LFP

Configuración de la batería

416S8P

Capacidad nominal

6251 kWh

Voltaje nominal

1331.2 V

Rango de voltaje en DC

1164.8 ~ 1500 V

Tasa de carga y descarga

≤ 0.5P

Dimensiones (A×P×H)

6058 mm × 2438 mm × 2896 mm

Peso

≤ 47 t

Lado DC - LONGiBank 3.0:

Tipo de celda

Solución OneMatrix -3440:

LFP

Solución OneMatrix -6880:

LFP

Lado DC - LONGiBank 3.0:

Configuración de la batería

Solución OneMatrix -3440:

416S8P

Solución OneMatrix -6880:

416S8P

Lado DC - LONGiBank 3.0:

Capacidad nominal

Solución OneMatrix -3440:

6251 kWh

Solución OneMatrix -6880:

6251 kWh

Lado DC - LONGiBank 3.0:

Voltaje nominal

Solución OneMatrix -3440:

1331.2 V

Solución OneMatrix -6880:

1331.2 V

Lado DC - LONGiBank 3.0:

Rango de voltaje en DC

Solución OneMatrix -3440:

1164.8 ~ 1500 V

Solución OneMatrix -6880:

1164.8 ~ 1500 V

Lado DC - LONGiBank 3.0:

Tasa de carga y descarga

Solución OneMatrix -3440:

≤ 0.5P

Solución OneMatrix -6880:

≤ 0.5P

Lado DC - LONGiBank 3.0:

Dimensiones (A×P×H)

Solución OneMatrix -3440:

6058 mm × 2438 mm × 2896 mm

Solución OneMatrix -6880:

6058 mm × 2438 mm × 2896 mm

Lado DC - LONGiBank 3.0:

Peso

Solución OneMatrix -3440:

≤ 47 t

Solución OneMatrix -6880:

≤ 47 t

Lado AC

Solución OneMatrix -3440

Solución OneMatrix -6880

Potencia nominal de salida

215 kW × 16

215 kW × 32

Voltaje nominal

690 V (800 V)

Frecuencia nominal de la red

50 / 60 Hz

THDi

≤ 2%

Rango de factor de potencia

> 0.99

Eficiencia máxima del PCS

99.02%

Control de temperatura

Refrigeración líquida

Lado AC:

Potencia nominal de salida

Solución OneMatrix -3440:

215 kW × 16

Solución OneMatrix -6880:

215 kW × 32

Lado AC:

Voltaje nominal

Solución OneMatrix -3440:

690 V (800 V)

Solución OneMatrix -6880:

690 V (800 V)

Lado AC:

Frecuencia nominal de la red

Solución OneMatrix -3440:

50 / 60 Hz

Solución OneMatrix -6880:

50 / 60 Hz

Lado AC:

THDi

Solución OneMatrix -3440:

≤ 2%

Solución OneMatrix -6880:

≤ 2%

Lado AC:

Rango de factor de potencia

Solución OneMatrix -3440:

> 0.99

Solución OneMatrix -6880:

> 0.99

Lado AC:

Eficiencia máxima del PCS

Solución OneMatrix -3440:

99.02%

Solución OneMatrix -6880:

99.02%

Lado AC:

Control de temperatura

Solución OneMatrix -3440:

Refrigeración líquida

Solución OneMatrix -6880:

Refrigeración líquida

Parámetro MVS

Solución OneMatrix -3440

Solución OneMatrix -6880

Potencia nominal

3440 kVA

6880 kVA

Relación de voltaje del transformador

(6~37) kV / 0.69 kV

Tipo de transformador

Sumergido en aceite / Tipo seco

Dimensiones (A×P×H)

6058 mm × 2438 mm × 2896 mm

12192 mm × 243 mm × 2896 mm

Peso

≤ 18

≤ 28

Grado de protección

IP54 (PCS IP66)

Rango de temperatura de operación

-30 ~ 60°C

Rango de humedad de operación

0 ~ 95% RH

Altitud máxima de operación

>3000 m reducción de potencia

Interfaz de comunicación

Ethernet, RS485, CAN

Protocolos de comunicación

ModbusTCP/RTU, IEC 104, IEC 61850

Parámetro MVS:

Potencia nominal

Solución OneMatrix -3440:

3440 kVA

Solución OneMatrix -6880:

6880 kVA

Parámetro MVS:

Relación de voltaje del transformador

Solución OneMatrix -3440:

(6~37) kV / 0.69 kV

Solución OneMatrix -6880:

(6~37) kV / 0.69 kV

Parámetro MVS:

Tipo de transformador

Solución OneMatrix -3440:

Sumergido en aceite / Tipo seco

Solución OneMatrix -6880:

Sumergido en aceite / Tipo seco

Parámetro MVS:

Dimensiones (A×P×H)

Solución OneMatrix -3440:

6058 mm × 2438 mm × 2896 mm

Solución OneMatrix -6880:

12192 mm × 243 mm × 2896 mm

Parámetro MVS:

Peso

Solución OneMatrix -3440:

≤ 18

Solución OneMatrix -6880:

≤ 28

Parámetro MVS:

Grado de protección

Solución OneMatrix -3440:

IP54 (PCS IP66)

Solución OneMatrix -6880:

IP54 (PCS IP66)

Parámetro MVS:

Rango de temperatura de operación

Solución OneMatrix -3440:

-30 ~ 60°C

Solución OneMatrix -6880:

-30 ~ 60°C

Parámetro MVS:

Rango de humedad de operación

Solución OneMatrix -3440:

0 ~ 95% RH

Solución OneMatrix -6880:

0 ~ 95% RH

Parámetro MVS:

Altitud máxima de operación

Solución OneMatrix -3440:

>3000 m reducción de potencia

Solución OneMatrix -6880:

>3000 m reducción de potencia

Parámetro MVS:

Interfaz de comunicación

Solución OneMatrix -3440:

Ethernet, RS485, CAN

Solución OneMatrix -6880:

Ethernet, RS485, CAN

Parámetro MVS:

Protocolos de comunicación

Solución OneMatrix -3440:

ModbusTCP/RTU, IEC 104, IEC 61850

Solución OneMatrix -6880:

ModbusTCP/RTU, IEC 104, IEC 61850

Principales ventajas de la solución OneMatrix
